مقدمه

سقف‌ها یکی از اجزای مهم ساختمان‌ها هستند که نقش حیاتی در حفاظت ساختمان در برابر شرایط جوی، تامین استحکام و زیبایی ایفا می‌کنند. انواع مختلفی از سیستم‌های سقف وجود دارد که بسته به نوع سازه، شرایط محیطی، بودجه و خواسته‌های بهره‌بردار انتخاب می‌شوند. یکی از سیستم‌های محبوب و پرکاربرد در ساخت سقف‌های صنعتی، تجاری و حتی مسکونی، سقف‌های فلزی با استفاده از ورق‌های استندینگ شیت (Standing Sheet) است که به دلیل دوام بالا، نصب سریع و مقاومت مناسب در شرایط آب و هوایی متنوع مورد توجه قرار گرفته‌اند.

در این نوشتار، به صورت کامل و جامع به بررسی اجری سقف استندینگ شیت، اجزای تشکیل‌دهنده، مزایا، معایب، تفاوت آن با سقف استندینگ سیم، نحوه اجرا و جزئیات فنی پرداخته خواهد شد. همچنین به نکات اجرایی کلیدی، ابزار مورد نیاز، مراحل آماده‌سازی و راهکارهای تضمین کیفیت در اجرای این نوع سقف‌ها نیز اشاره خواهد شد.



بخش اول: آشنایی با سقف استندینگ شیت

1. تعریف و ساختمان کلی استندینگ شیت

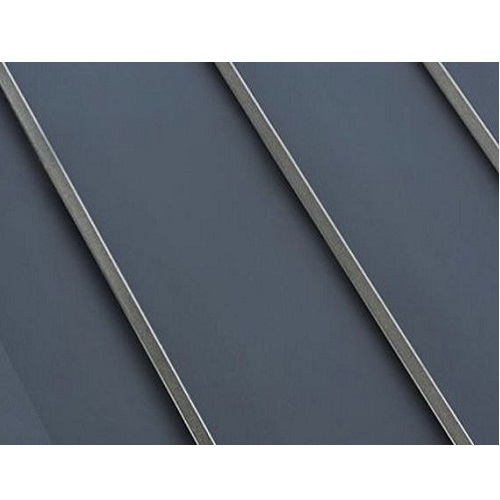

سقف استندینگ شیت، نوعی سقف فلزی است که از ورق‌های فلزی مخصوص به نام «ورق استندینگ شیت» تشکیل شده است. این ورق‌ها به شکل نوارهای بلند، با فرم خاصی که امکان اتصال مکانیکی و مستحکم بین ورق‌ها را می‌دهد، تولید و نصب می‌شوند. این ورق‌ها معمولاً از جنس فولاد گالوانیزه یا آلومینیوم بوده و به دلیل پوشش‌های ضد زنگ یا رنگی دارای مقاومت خوبی در برابر خوردگی هستند.

ساختمان کلی این سقف شامل چند لایه متوالی است که عبارتند از:

الف) اسکلت فلزی: معمولاً از پروفیل‌های فولادی نورد سرد یا تیرآهن و ناودانی تشکیل شده که به عنوان پایه اصلی تحمل بار سقف کاربرد دارد.
ب) اسکلت چوبی: روی اسکلت فلزی برای زیرسازی ورق‌ها، معمولا چوب‌های چهار تراش یا تخته‌های مخصوص نصب می‌شوند.
ج) تخته OSB: به عنوان بستری صاف و مقاوم، جهت توزیع بهتر بارها و تسهیل نصب ورق‌های بالایی.
د) عایق بخاربند: جهت جلوگیری از ورود رطوبت بخار به ساختار سقف و به منظور بهبود عملکرد عایقی سقف نصب می‌شود.
ه) ورق استندینگ شیت: لایه نهایی و پوشش سقف که در معرض مستقیم محیط قرار دارد و وظیفه حفاظت ساختمان را بر عهده دارد.

2. کاربردهای سقف استندینگ شیت

سقف‌های استندینگ شیت به دلیل مشخصات فنی عالی خود در انواع پروژه‌ها کاربرد دارند که عبارت‌اند از:

– سالن‌های صنعتی و کارخانجات
– انبارها و سوله‌ها
– ساختمان‌های تجاری و اداری
– فضاهای مسکونی با طراحی مدرن
– پروژه‌های بازسازی و نوسازی سقف‌های کهنه

3. مزایای سقف استندینگ شیت

– نصب سریع و آسان نسبت به سقف‌های سنتی
– دوام و مقاومت بالا در برابر شرایط جوی از جمله بارندگی، برف و باد
– وزن سبک در مقایسه با سایر مواد پوشش سقف
– نیاز کم به نگهداری پس از نصب
– عایق بودن مناسب در برابر نفوذ رطوبت به دلیل لایه عایق بخاربند
– قابلیت استفاده در شیب‌های مختلف سقف
– امکان اجرای طرح‌های متنوع و زیبا به دلیل تنوع ورق‌ها



بخش دوم: تفاوت استندینگ شیت با استندینگ سیم

اگرچه نام‌های این دو سیستم مشابه است و ساختمان زیرسازی آن‌ها یکسان است، تفاوت اصلی در نحوه نصب و اتصال ورق‌ها به‌خصوص نحوه شکل دادن و قفل کردن ورق‌ها در کنار یکدیگر است.

1. نحوه اجرای سقف استندینگ سیم
در استندینگ سیم، ورق‌ها به گونه‌ای نصب می‌شوند که سمت چپ هر ورق با استفاده از گیره و پیچ به زیرسازی متصل می‌شود. در سمت راست ورق، ورق بعدی به صورت مکانیکی قفل می‌شود؛ یعنی ورق دوم روی ورق اول قرار گرفته و پایه نصب آن کاملا قفل می‌شود که بسیار مستحکم و بی‌نقص است اما نیازمند دقت بالایی در نصب است.

2. نحوه اجرای استندینگ شیت
در استندینگ شیت، سمت چپ ورق مانند استندینگ سیم با پیچ روی زیرسازی محکم می‌شود. اما سمت راست ورق به جای قفل شدن معمول، روی ورق مجاور قرار می‌گیرد و توسط گیره خم‌کن (bending clip) پرس شده و تثبیت می‌شود. این نوع اتصال سبب ایجاد یک پوشش یکپارچه‌تر و مقاوم‌تر در برابر نفوذ آب و هوا می‌شود. همچنین به دلیل پرس شدن ورق‌ها، سطح سقف نهایی کاملاً صاف و هموار خواهد بود.

این تفاوت در نصب، منجر به مزایا و نکات اجرایی خاصی شده که در بخش‌های بعد به آن‌ها پرداخته می‌شود.



بخش سوم: تجهیزات و مصالح مورد نیاز برای اجرای سقف استندینگ شیت

برای اجرای سقف استندینگ شیت، مجموعه‌ای از مصالح، ابزار و وسایل تخصصی لازم است که در زیر به صورت جامع معرفی شده‌اند.

1. مصالح ساختمانی
– ورق استندینگ شیت (Steel Standing Sheets): با ضخامت و طول بر اساس پروژه، معمولا از فولاد گالوانیزه یا آلومینیوم با پوشش مخصوص.
– پروفیل‌های اسکلت فلزی: تیرآهن، ناودانی یا قوطی‌های فولادی با ابعاد مناسب جهت تحمل بار سقف.
– چوب چهار تراش یا پروفیل چوبی استاندارد: برای زیرسازی ورق‌ها، معمولاً از چوب‌های خشک و مرغوب استفاده می‌شود.
– تخته OSB: پانل‌های چوبی فشرده جهت صاف و یکدست کردن سطح زیر ورق‌ها.
– عایق بخاربند: معمولاً ورق‌های آلومینیوم لمینت شده یا فیلم‌های پلی‌اتیلنی ضخیم.
– گیره خم‌کن (bending clips): ابزار و قطعات مناسب برای پرس ورق‌ها در اتصال.
– پیچ‌های مخصوص فلزی: پیچ‌های خودکار یا خودکار سرمته‌دار با روکش ضد زنگ.
– پرایمر و رنگ پوششی (اختیاری): جهت افزایش دوام و زیبایی ورق‌ها.

2. ابزار آلات مورد نیاز
– دریل شارژی با مته مخصوص پیچ‌کاری
– دستگاه خم‌کن ورق (sheet bending tool): برای ایجاد خم‌های دقیق در ورق‌ها
– دستگاه پرس ورق یا چکش‌های مخصوص (hammer mallet)
– متر، تراز و شاقول برای انجام عملیات اندازه‌گیری دقیق
– قیچی یا برش‌زن ورق فلزی
– ابزارهای ایمنی شامل دستکش، عینک ایمنی و کلاه کارگری



بخش چهارم: مراحل اجرای سقف استندینگ شیت

اجرای سقف استندینگ شیت به دلیل چند لایه بودن ساختار و نیاز به دقت بالا، مستلزم رعایت گام‌های اجرایی مشخص و متوالی است. در ادامه هر مرحله به تفصیل شرح داده می‌شود.

مرحله اول: طراحی و بررسی فنی

قبل از شروع اجرای سقف، لازم است نقشه‌ها و مشخصات فنی پروژه به دقت بررسی شود. شیب سقف، ابعاد کلی، نوع و ضخامت ورق‌ها، جزئیات زیرسازی اسکلت فلزی و چوبی، نوع عایق بخاربند، نحوه اتصال ورق‌ها و محل پیچ‌ها باید با هماهنگی مهندسین ناظر و مجری تعیین گردد.

مرحله دوم: آماده‌سازی زیرسازی اسکلت فلزی

– اجرای اسکلت فلزی سقف مطابق نقشه‌های اجرایی، شامل نصب تیرآهن‌ها و پروفیل‌ها.
– تضمین تراز بودن، مقاومت و صحت ابعاد اسکلت فلزی با استفاده از ابزارهای تراز و اندازه‌گیری.
– محافظت اسکلت فلزی در برابر خوردگی با اعمال رنگ ضد زنگ در صورت نیاز.

مرحله سوم: نصب اسکلت چوبی

– نصب چوب‌های چهار تراش یا پروفیل‌های چوبی روی اسکلت فولادی با استفاده از پیچ و میخ مخصوص.
– چوب‌ها باید کاملاً در یک راستا و با فاصله‌های استاندارد باشند تا تحمل بار ورق‌ها به خوبی انجام شود.
– استفاده از چوب خشک شده و مقاوم که از پیچیدگی یا تاب برداشتن جلوگیری کند.

مرحله چهارم: نصب تخته OSB

– پوشاندن سطح چوبی با تخته OSB با ضخامت تعیین شده.
– برش تخته‌ها به اندازه مناسب و نصب آن‌ها به صورت پوششی طوری که درزهای تخته‌ها کنار هم به شکلی مستحکم قرار بگیرد.
– محکم کردن تخته‌ها با پیچ روی چوب زیرین.
– برای افزایش دوام و مقاومت کل ساختار، توجه به عدم وجود ترک یا تاب در تخته‌های نصب شده ضروری است.

مرحله پنجم: نصب عایق بخاربند

– پهن کردن لایه عایق بخاربند روی سطح OSB با دقت کامل.
– برای جلوگیری از نفوذ بخار آب به لایه‌های بالایی، اتصالات و درزهای بین خمیرهای عایق باید به وسیله چسب مخصوص یا نوارهای درزگیر پوشانده شوند.
– اطمینان از اینکه عایق بخاربند کاملاً صاف و بدون چین‌خوردگی باشد تا از تحریک رطوبت جلوگیری شود.

مرحله ششم: نصب ورق‌های استندینگ شیت

این مرحله اصلی‌ترین مرحله اجرای سقف استندینگ شیت است و باید با دقت فنی بسیار بالا انجام شود.

1. آماده‌سازی ورق‌ها
– برش ورق‌ها به طول‌های لازم با توجه به ابعاد سقف و شرایط موجود.
– ایجاد خم‌های مورد نیاز در سمت راست ورق که قرار است روی ورق بعدی پرس شود. این خم باید با دستگاه خم‌کن ورق و یا ابزارهای دستی انجام شود و از نظر اندازه و شکل کاملاً یکنواخت باشد.
– بررسی اینکه لبه‌ها صاف و بدون آسیب‌دیدگی باشند تا نحوه پرس و اتصال به درستی انجام گیرد.

2. نصب ورق‌ها بر روی سقف
– ابتدا ورق استندینگ شیت با سمت چپ به زیرسازی پیچ می‌شود. پیچ‌ها باید به فاصله استاندارد و طبق دستورالعمل کارفرما یا تولید کننده ورق قرار بگیرند. معمولاً فاصله پیچ‌ها در طول ورق بین 30 تا 50 سانتی‌متر است.
– پس از نصب سمت چپ ورق، ورق بعدی قرار گرفته و لبه سمت راست ورق اول روی لبه سمت چپ ورق دوم قرار می‌گیرد.
– با استفاده از گیره خم‌کن. لبه‌های دو ورق در هم پرس شده و به شکل محکم و یکپارچه در می‌آید.
– عمل پرس باید به صورت یکنواخت و دقیق انجام شود. تا درزهای بین ورق‌ها کاملاً بسته شده و از نفوذ آب جلوگیری گردد.

3. تکمیل نصب و کنترل کیفی
– پس از نصب تمامی ورق‌ها، باید کل سطح سقف بررسی شود. که هیچ جای پیچ یا گیره خم‌کن آسیب ندیده باشد.
– کنترل اینکه تمام نقاط اتصال محکم و عاری از شکاف یا بازدید هستند.
– در صورت وجود هرگونه نقص مانند پیچ سست، ورق تاب‌دار یا درز نامناسب، باید اصلاح سریع انجام شود.

مرحله هفتم: اجرای نوار کناری و آبچکان‌ها

– در اطراف سقف، برای جلوگیری از نفوذ آب و بهبود زیبایی، نوارهای پیش ساخته یا ورق‌های جداگانه نصب شود.
– آبچکان‌ها و ناودانی‌ها در محل‌های مناسب نصب گردند که آب باران به خوبی هدایت شود و از نفوذ به زیر سقف جلوگیری شود.

بخش پنجم: نکات اجرایی و تخصصی در نصب سقف استندینگ شیت

برای تضمین اجرای صحیح و طول عمر بالای سقف استندینگ شیت. رعایت نکات زیر ضروری است:

1. انتخاب ورق‌ها با کیفیت مناسب
– ورق‌های استندینگ شیت باید از برندهای معتبر تهیه شوند که ضریب خوردگی پایین و ضخامت یکنواخت داشته باشند.
– رنگ و پوشش ورق باید مقاوم در برابر اشعه UV و شرایط آب و هوایی متنوع باشد.

2. دقت در خم‌کاری ورق‌ها
– خم‌ها باید دقیق با ابعاد استاندارد انجام شوند تا ورق‌ها هنگام نصب به خوبی روی هم قرار گیرند.
– خم‌های ناهموار عمر مفید سقف را کاهش داده و باعث نفوذ آب می‌شود.

3. فاصله پیچ‌ها و نحوه پیچ‌کردن
– پیچ‌ها باید در محل‌های تعیین شده نصب شوند و از استفاده بیش از حد یا کمتر از حد پرهیز شود.
– پیچ‌ها باید رو به بیرون باشند و از پیچیدن زیاد جلوگیری شود تا ورق‌ها دچار آسیب نشوند.

4. رعایت شیب سقف
– اسکلت فلزی باید به گونه‌ای تنظیم شود که شیب سقف حداقل بین 5 تا 10 درصد باشد تا آب به راحتی تخلیه شده و تجمع نکند.

5. استفاده از تجهیزات ایمنی
– کار در ارتفاع و با ورق‌های فلزی مستلزم رعایت کامل نکات ایمنی از جمله استفاده از کمربند ایمنی، کلاه و کفش ایمنی است.



بخش ششم: مشکلات رایج و راهکارهای حل آنها

در هنگام اجرای سقف استندینگ شیت ممکن است مشکلات مختلفی رخ دهد. که شناخت آن‌ها و راهکارهای پیشگیری و اصلاح لازم است.

مشکل 1: نفوذ آب از درزهای ورق‌ها
علت: نقص در پرس ورق‌ها، نامناسب بودن خم‌ها، عدم چفت شدن کامل ورق‌ها.
راهکار: بازکردن درزهای معیوب، اصلاح خم‌ها با ابزار پرس و نصب دقیق‌تر گیره‌ها.

مشکل 2: پیچ‌های شل یا ناصحیح نصب شده
علت: استفاده از پیچ نامناسب. عدم رعایت فاصله پیچ‌ها، اجرای ناصحیح توسط نیروی کار.
راهکار: تعویض پیچ‌های معیوب. آموزش نیروی کار و استفاده از پیچ‌های سرمته دار مرغوب.

مشکل 3: تاب خوردگی ورق‌ها پس از نصب
علت: برش یا خم‌کاری نامناسب. قرارگیری ورق‌ها در شرایط نامتعادل یا بد تنظیم شده.
راهکار: اصلاح ورق‌ها پیش از نصب یا تعویض ورق‌های آسیب دیده. تنظیم دقیق اسکلت زیرین.

مشکل 4: پوسیدگی چوب زیرسازی
علت: نفوذ آب، استفاده از چوب نامرغوب یا مرطوب.
راهکار: استفاده از چوب خشک شده و مقاوم، اجرای عایق بخاربند و کنترل صحیح درزهای ورق.



بخش هفتم: بررسی کیفیت و نگهداری سقف استندینگ شیت

برای افزایش دوام و کارکرد سقف استندینگ شیت لازم است موارد زیر رعایت گردد:

1. بازدیدهای دوره‌ای و بررسی وضعیت پیچ‌ها و گیره‌ها.
2. پاکسازی دوره‌ای سقف از گرد و غبار، برگ‌های خشک و گل و لای که می‌توانند باعث تجمع رطوبت شوند.
3. ترمیم رنگ و پوشش‌های ضدزنگ در صورت مشاهده هرگونه آسیب دیدگی.
4. اطمینان از عملکرد صحیح آبچکان‌ها و ناودانی‌ها.
5. جلوگیری از راه رفتن غیرمجاز روی سقف که می‌تواند باعث آسیب به ورق‌ها شود.



جمع‌بندی نهایی

اجرای سقف استندینگ شیت به دلیل مزایای فراوانی که ارائه می‌دهد. یکی از راهکارهای محبوب و اقتصادی در پوشش سقف ساختمان‌ها به شمار می‌رود. شناخت دقیق مراحل اجرایی، تفاوت‌ها با سیستم‌های مشابه، انتخاب مصالح و ابزار مناسب و رعایت نکات تخصصی در نصب. کلید موفقیت در ایجاد سقفی مستحکم. زیبا و با طول عمر بالا است.

این سقف‌ها با ارائه مقاومت مطلوب در برابر رطوبت. حرارت. باد و باران. به همراه وزن پایین و نصب سریع. می‌توانند گزینه ایده‌آلی برای طیف گسترده‌ای از پروژه‌های ساختمانی باشند.
